力士樂液壓泵正常工作必備的條件是：應具有密封容積。密封容積的大小能交替變化。應有配流裝置。配流裝置的作用是保證密封容積在吸油過程中與油箱相通，同時關閉供油通路；壓油時與供油管路相通而與油箱切斷。圖3.1 中的單向閥4 和5 就是配流裝置，配流裝置的形式隨著泵的結構差異而不同。吸油過程中，油箱必須和大氣相通。

       力士樂液壓泵原理圖：為了正確而又迅速地閱讀液壓傳動原理圖，首先要很好地掌握液壓知識，熟悉各種液壓元件地工作原理，功用和特性；了解和掌握液壓系統的各種基本回路和油路的一些性質；熟悉液壓系統的各種控制方法和圖中的符號標記。其次有在工作中聯系實際，多讀多練，通過各種典型的液壓系統了解系統的特點，這對于閱讀新的液壓傳動原理圖可起到觸類旁通和熟能生巧的作用。

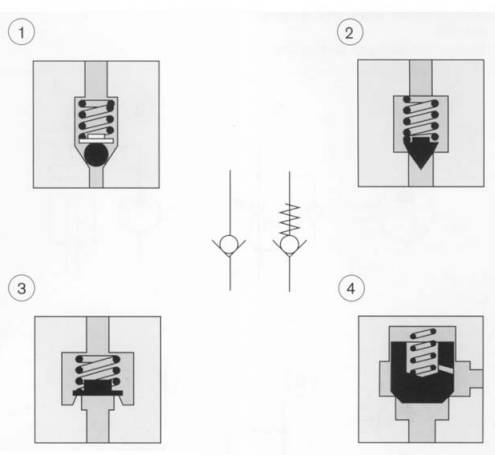

       1、力士樂單向閥結構類型與圖形符號

       單向閥(止回閥)的主要功能是在一個方向阻止油液的流動，而在反方向則實現自由流動。阻止流動必需無泄漏，因而這類閥總是采用座閥結構。密封元件有鋼球(1)，錐閥芯(2)，閥座(3)和插裝閥(4)幾種類型。只需很小的液壓力，密封元件就可克服彈簧力而開啟閥門。圖1表示這一基本原理。
       圖1 單向閥結構類型與圖形符號

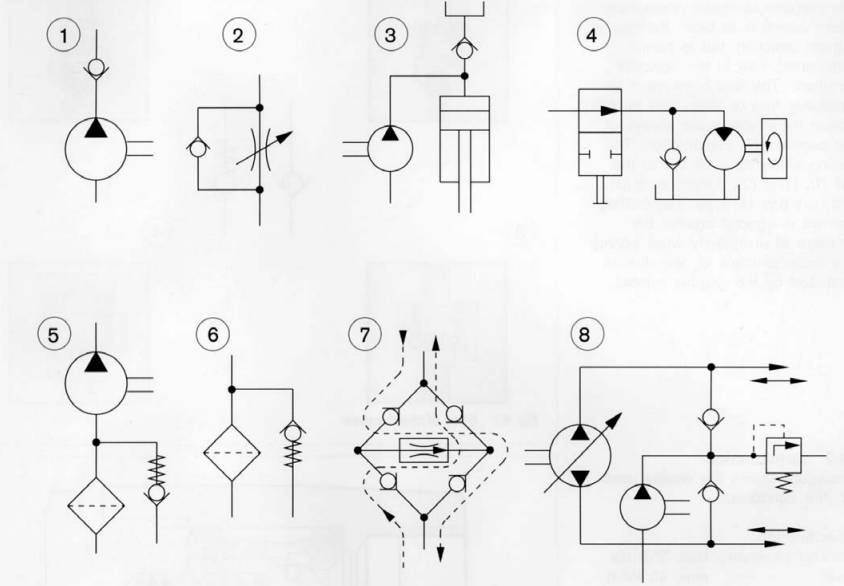

       2、力士樂單向閥8種不同的用途（圖2），如:

       (1).可防止負載下降時，造成液壓泵驅動軸的反轉；

       (2).節流閥的反向自由流動(單向節流閥)；

       (3).用作壓機的充液閥；

       (4).用作轉動慣性負載的防氣穴閥；

       (5).用作吸油濾油器堵塞時的旁通閥，Δp<0.1 bar；

       (6).用作回油濾油器堵塞時的旁通閥，Δp=1~3 bar；

       (7).橋式流量控制閥(保證一個方向通過流量閥)；

       (8).用于閉式系統補油回路。
